با توجه به اینکه سوپردرین یک سیستم پوشفیت است، دقت و تسلط در اجرای صحیح این سیستم فاضلایی مانند سایر سیستمهای فاضلابی از اهمیت بالایی برخوردار است. نصب اصولی لوله و اتصالات پوشفیت به عملکرد بهینه سیستم فاضلاب کمک میکند و مانع بروز مشکلات احتمالی مانند نشتی یا آسیب به سیستم میشود لذا استفاده از تکنیکهای مناسب و توجه به جزئیات در مراحل نصب برای اطمینان از کارایی و دوام طولانیمدت سیستم فاضلابی بسیار حیاتی است.

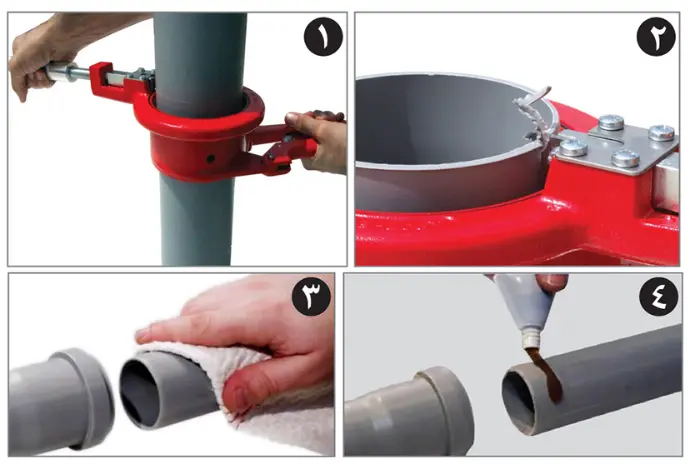

اجرای سوکتهای سیستم فاضلابی سوپردرین شامل مراحل زیر است:
1. برش کاری
2. پخ (کونیک)
3. تمیز کردن (محل برش از گرد و غبار)
4. فشار دادن لوله یا اتصال در سوکت با استفاده از روانکننده
در سیستم فاضلابی سوپردرین، تنوع طولی لولههای سوپردرین میزان برش را به حداقل میرساند و به این ترتیب کار نصب را بسیار آسانتر و سریعتر میکند و تأثیر چشمگیری در جلوگیری از پرت لوله دارد.
در نسل قبلی سوپردرین، مجهز به حلقههای آببندی دولبه، در مواقعی که نیاز به برش لولهها وجود داشت، با توجه به ویژگی مدرج بودن لولههای سوپردرین، محل برش به راحتی اندازهگذاری میشد. پس از علامتگذاری، با استفاده از ابزار ست لولهبر و لبهتراش (روکات)، برش لولهها به اندازه مورد نظر انجام میشد. این روش، با فراهم کردن دقت بالا و کاهش خطاهای احتمالی، به نصب آسان و صحیح لولهها کمک میکرد. ابزارهای مورد استفاده به طور خاص طراحی شده بودند تا برشهای صاف و دقیقی ایجاد کنند که برای اجرای بدون نقص ضروری بود به این ترتیب، فرآیند برش و نصب با کمترین میزان ضایعات و بیشترین دقت انجام میشد.
برای جلوگیری از آسیب دیدن حلقه آببندی در اتصال بعدی، محل برش حتماً بایستی یخزده شود. در نهایت باید محل بریده شده به خوبی با یک دستمال تنظیف، تمیز میشد تا گرد و غبار از روی لولهها پاک شده و بعد با استفاده از مایع روانکننده سوپردرین در سوکت بعدی جا زده میشود.
چرا در سیستم فاضلابی سوپردرین۲، اجرا راحتتر و سریعتر و مطمئنتر میشود؟
در سیستم فاضلابی سوپردرین ۲ به دلایل مختلف، اجرا بسیار راحتتر و سریعتر و مطمئنتر انجام میشود. یکی از مهمترین عوامل استفاده از گسکت (حلقه آببندی) متفاوت و منحصر به فرد که صرفاً به صورت اختصاصی برای این محصول ثبت اختراع شده است میباشد که در این شماره به بررسی بیشتر در راستای شناخت و معرفی ویژگیهای این محصول میپردازیم و در شمارههای بعدی به صورت مفصل به سایر عوامل مؤثر در این موضوع خواهیم پرداخت.

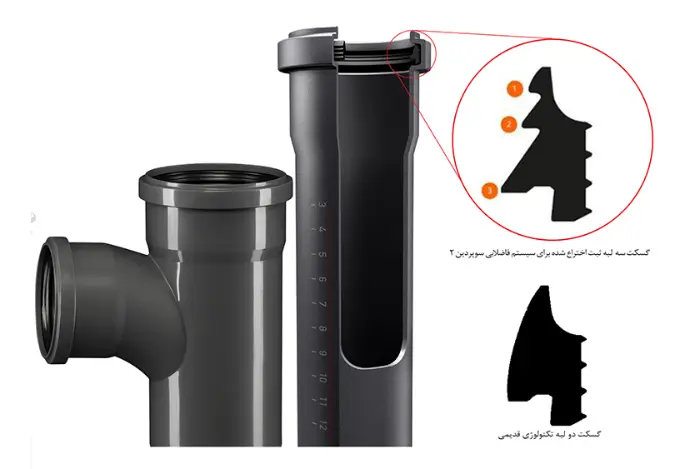

بر خلاف سیستمهای دارای حلقههای آببندی دولبه (نسل قدیم سوپردرین و همچنین سایر سیستمهای فاضلابی با تکنولوژی پایینتر)، لوله و اتصالات سیستم فاضلابی سوپردرین ۲، با توجه به طراحی منحصر بهفرد گسکتهای آببندی (حلقه آببندی) سه لبه چندین مزیت کلیدی فراهم میشود. این گسکتها با مشخصات فنی خاص و طراحی مهندسی ویژه علاوه بر تأمین آببندی کامل و عملکرد بهینه فرآیند نصب را به طور قابل توجهی سریعتر و آسانتر میکنند و صرفاً به صورت اختصاصی برای سیستم فاضلابی سوپردرین طراحی و استفاده میشوند و در هیچ سیستم فاضلابی دیگری وجود ندارند.
این گسکتهای آببندی (حلقههای آببندی) سهلبه توسط شرکت MOL (از شرکتهای استندورف آلمان) و مطابق با استانداردهای طراحی 681 EN به طور ویژه طراحی شدهاند تا در طولانیمدت آببندی سیستم فاضلابی سوپر درین ۲ را تضمین کند.
مشخصات گسکتهای سوپردرین ۲
· لبه کشنده و لبه نگهدارنده
در لولههای فاضلابی سوپردرین ۲ دو نوع لبه به نامهای لبه کشنده و لبه نگهدارنده به کار رفته است که به بهبود عملکرد و دوام سیستم کمک میکند. این لبه همانطور که از نام آن هم مشخص است دو وظیفه بر عهده دارد:
لبه کشنده: این لبه به طور ویژه طراحی شده است تا از جمع شدن کثیفی و آلودگی بین دیواره لوله و لبه آببند جلوگیری کند. با جلوگیری از انباشت کثیفی لبه کشنده به حفظ کیفیت و عملکرد صحیح آببندی کمک کرده و از بروز مشکلاتی مانند نشتی جلوگیری میکند در نتیجه بعد از برش یک مرحله روی لوله از آلودگیها پاک میشود.
لبه نگهدارنده: این لبه باعث میشود که لبه کشنده به طور مؤثر روی لیه اصلی مهره فشار داده شود. این طراحی مانع از فشار دادن یا غلتیدن حلقه آببندی میشود و به تثبیت آن در محل خود کمک میکند. به این ترتیب لبه نگهدارنده تضمین میکند که حلقه آببندی به درستی در محل خود قرار دارد و آببندی به طور کامل و مؤثر انجام میشود.
این طراحیها به یکپارچگی و دوام سیستم فاضلابی کمک میکنند و اطمینان میدهند که عملکرد بهینه و بدون نشتی سیستم حفظ شود.
· لبه پاککننده
لیه پاککننده به طور خاص طراحی شده است تا از هر گونه آلودگی و کثیفی روی سطح لوله جلوگیری کند. این لبه با ایجاد یک تماس مؤثر و دقیق با دیواره لوله، از جمع شدن ذرات و آلودگیها در محل اتصال و بر روی لوله جلوگیری میکند.
به این ترتیب لبه پاککننده به حفظ کیفیت و عملکرد بهینه سیستم فاضلابی کمک کرده و از بروز مشکلات احتمالی مانند نشتی یا کاهش کارایی جلوگیری میکند در نتیجه برای مرحله دوم سطح بیرونی لوله پاک میشود در نتیجه با وجود لبه اول و لبه دوم نیاز به پاک کردن سطح خارجی لوله از گرد و غبار (مورد نیاز در سیستمهای با تکنولوژی قدیمیتر) از بین میرود.
· لبه آببندکننده
وظیفه لبه آببندکننده محکم کردن اتصال لولهها به طور کامل و دائمی است. این لبه به گونهای طراحی شده است که عملکرد آببندی را به حداکثر میرساند و اطمینان حاصل میکند که هیچ گونه نشتی در نقاط اتصال وجود ندارد. برای تأیید کیفیت آببندی تست نشتی بر اساس استاندارد ۱۶۱۰ DIN EN انجام میشود که شامل استفاده از هوا و آب با فشارهای بین 0,05 تا 0,5 بار و تحت شرایط خلاء است این تست، که به طور خاص در شرایط 0,3 بار MPA Darmstadt انجام میشود، برای ارزیابی و تضمین عملکرد مؤثر و بدون نشتی سیستمهای لوله کشی طراحی شده است. آببندی کامل و مؤثر بوسیله گسکتهای سه لبه و با کیفیت بالا تضمین میشود. این گسکتها به گونهای طراحی شدهاند که از هرگونه نشت در نقاط اتصال جلوگیری کنند و آببندی مطمئنی را فراهم آورند. با این طراحی، حساسیتی که در تمامی لولههای پوشفیت و در نسل قبلی لولههای فاضلابی سوپردرین وجود داشت، در سوپردرین ۲ به طور قابل توجهی کاهش یافته است.
نکته دیگری که سیستم فاضلابی سوپردرین ۲، به واسطه وجود گسکتهای سهلبه مهیا میسازد، جا رفتن به مراتب راحتتر و سریعتر در زمان نصب است. این تغییر به اذعان مجریانی که سیستم فاضلابی سوپردرین ۲ و سایر سیستمهای پوشفیت را اجرا کردهاند به راحتی قابل لمس و مشاهده است. در نتیجه فرآیند نصب سیستم فاضلابی به مراتب سادهتر راحتتر و سریعتر انجام میشود.
