یکی از تازه‌واردها و تغییرات به مبحث ۱۴ مقررات ملی ساختمان ویرایش ۱۳۹۶، اضافه شدن نکات اجرایی سیستم گرمایش کفی است و از آنجایی که سوپرپایپ در این زمینه از سال ۱۳۸۰ تا الان تجربیات خوبی را کسب کرده، می‌توانیم هم‌زمان با ذکر مطالب مرتبط با مقررات، به صورت گسترده‌تری موارد مهم این سیستم را بازگو کنیم.
سیستم گرمایش کفی در مقررات ملی ساختمان
در ابتدا ببینیم مقررات ملی مبحث ۱۴ در خصوص سیستم گرمایش کفی به چه نکاتی اشاره کرده است.در بند ۱۴-۱۰-۴-۴ الف عنوان شده که اجرای لوله‌کشی سامانه‌های گرمایش از کف بر پایه آب که در حقیقت همین روش اجرایی است که در حال حاضر در سوپرپایپ هم وجود دارد؛ باید مطابق استاندارد ملی ۱۸۵۱۸ قسمت چهارم آن و همچنین الزامات مربوط به لوله‌کشی این مبحث باشد.
همین جا باید به این نکته اشاره کنیم که چند سالی است برای سیستم گرمایش کفی، استاندارد ملی داریم که در حقیقت همان ترجمه شده استاندارد 1264 DIN EN می‌باشد. این استاندارد شامل ۵ قسمت زیر است:
قسمت اول این استاندارد به کلیات، تعاریف و نمادهای این سیستم اشاره کرده است.
در قسمت دوم و سوم درخصوص روش‌های محاسباتی و طراحی در سیستم‌های گرمایش کفی پرداخته است.
قسمت چهارم نکات اجرایی و نصب این سیستم را در برگرفته و در قسمت پنجم هم به روش‌های محاسباتی سیستم‌های تشعشعی از طریق سایر سطوح مثل سقف و دیوارها اشاره کرده است.
شایسته یادآوری است برای استفاده از این استاندارد در طراحی سیستم‌های گرمایش کفی(قسمت دوم و سوم)، روش‌های علمی مبتنی بر استانداردهای محاسباتی بطور کامل، قابل مطالعه و استفاده است.

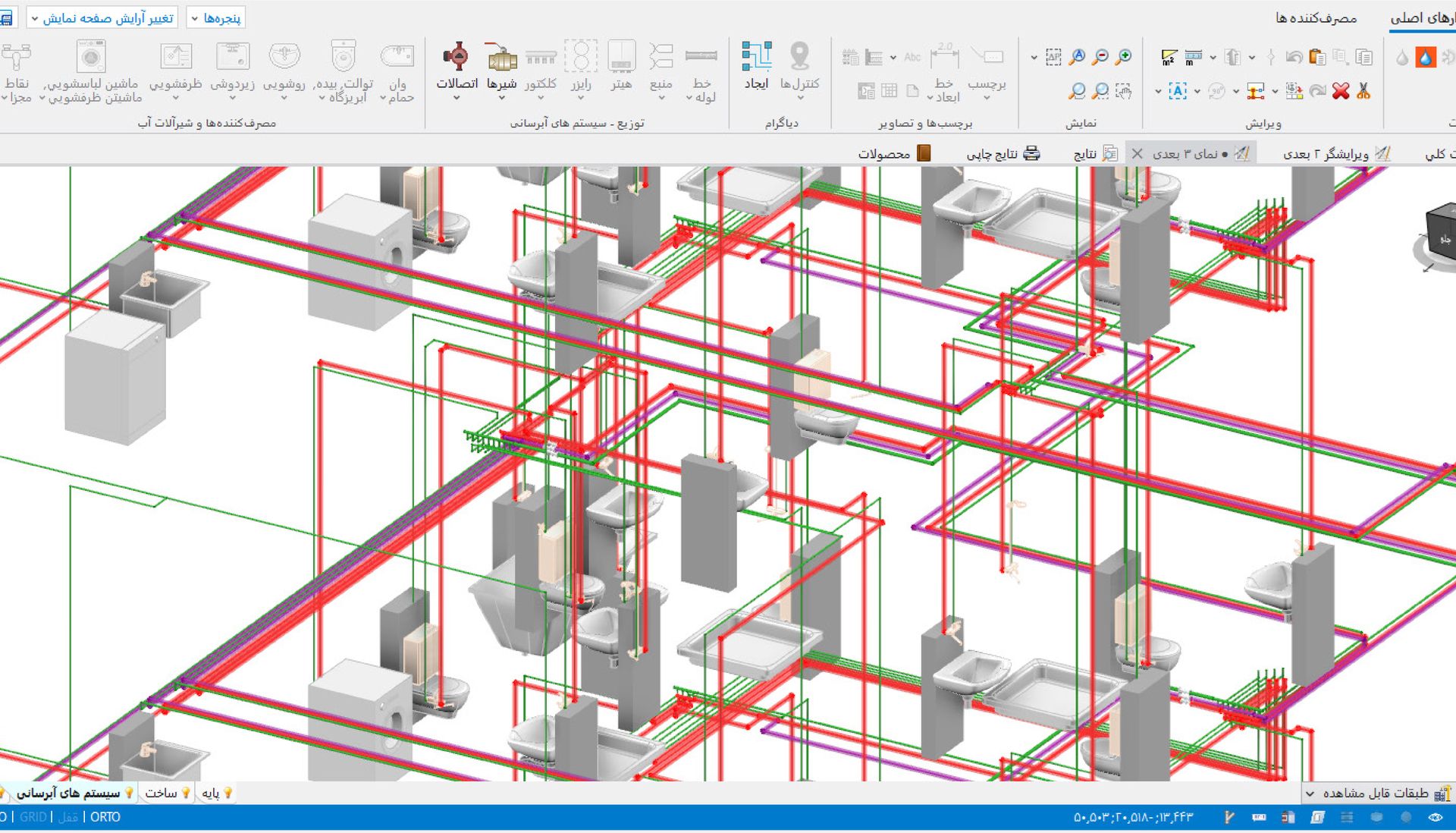

از آنجایی‌که معادلات حاکم بر این محاسبات کمی پیچیده است و با روش‌های دستی بطور دقیق قابل محاسبه نمی‌باشد، - همانطور که می‌دانید- سوپرپایپ نرم‌افزار محاسباتی سوپرپایپ کد ۵ را روانه بازار تاسیساتی کرده است تا هم بطور کارآمدتری طراحی سیستم‌ها انجام گیرد و از روش‌های سعی و خطا جلوگیری شود و هم اینکه همه محاسبات بر مبنای استانداردهای ذکر شده باشد.
قسمت چهارم این استاندارد همانطور که در مقررات ملی آمده برای مطالب مرتبط با اجرا بوده و اولین نکته در خصوص اجرا بر طبق مبحث لزوم توجه به عایق‌کاری مناسب در این سیستم است.

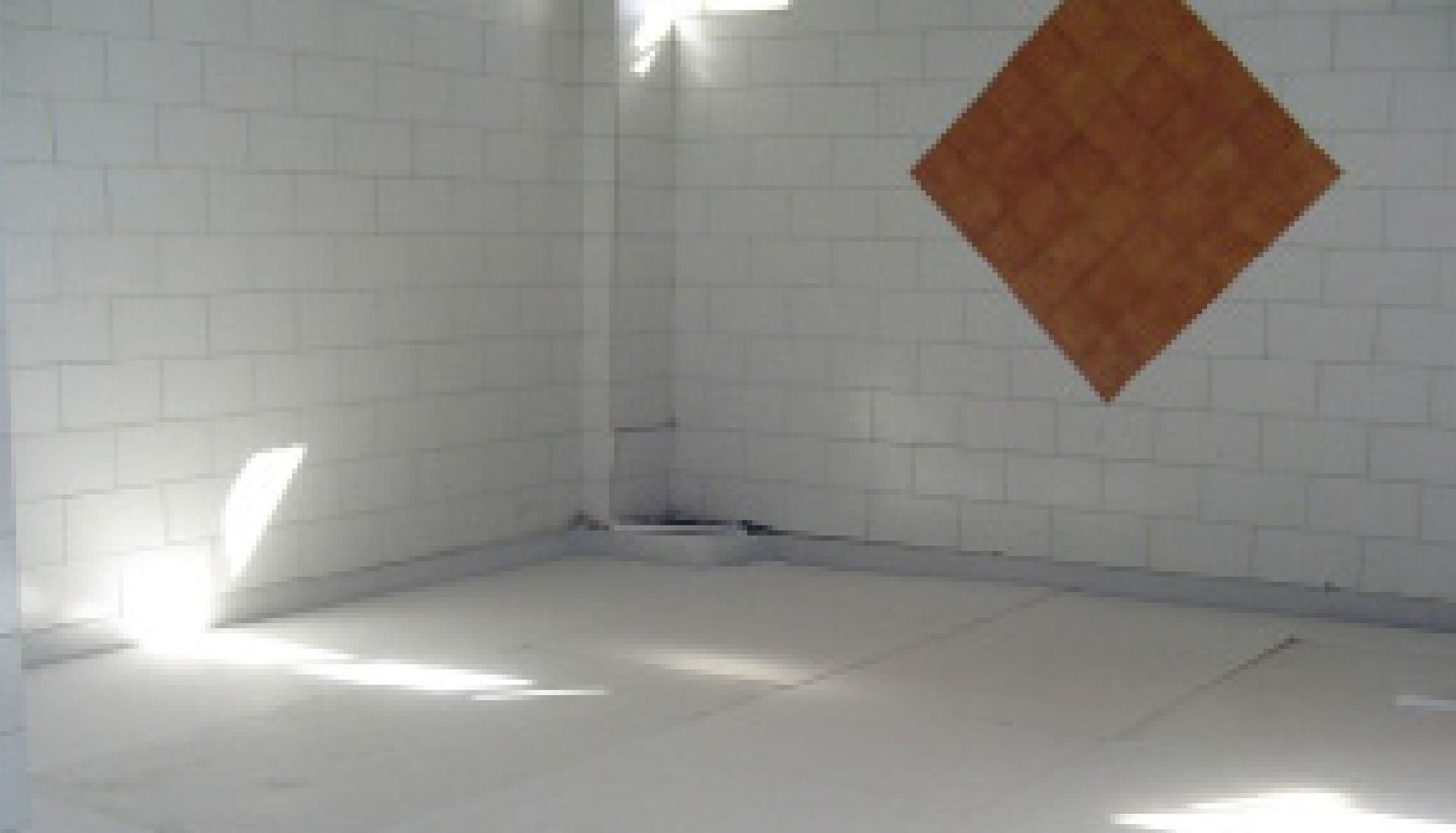

در سیستم گرمایش کفی بطور کلی دو ناحیه است که باید عایق‌کاری شود. یکی عایق روی کفی که باید لوله‌ها بر آن خوابانده شوند و ناحیه بعدی مربوط به عایق‌کاری محیطی(پیرامونی) فضای تحت گرمایش است؛ به بیان ساده‌تر جاهایی که قرنیز بعدا اجرا می‌شود.
برای انتخاب عایق مناسب در کف باید این نکات را در نظر بگیریم:
* زیر سطحی که قرار است لوله‌ها روی آن خوابانده شوند، چه شرایطی دارد؟ آیا این فضا هم گرم می‌شود؟ یا مستقیم روی زمین یا فضای گرم نشده است و یا اینکه اصلا در تماس با فضای بیرون است؟ مثل پارکینگ بدون درب و دیواری که در زیر برخی از ساختمان‌ها وجود دارد و جریان هوای سرد کاملا در آنجا جریان دارد.
* کف فضایی که می‌خواهیم لوله‌ها روی آن خوابانده شوند با آب‌های سطحی و زیرزمینی به فاصله کمتر از 5 متر در ارتباط است؟
بعد از اینکه جواب سوالات بالا را پیدا کردیم می‌توانیم از عایق‌های گرمایی با مقاومت‌های زیر استفاده کنیم:

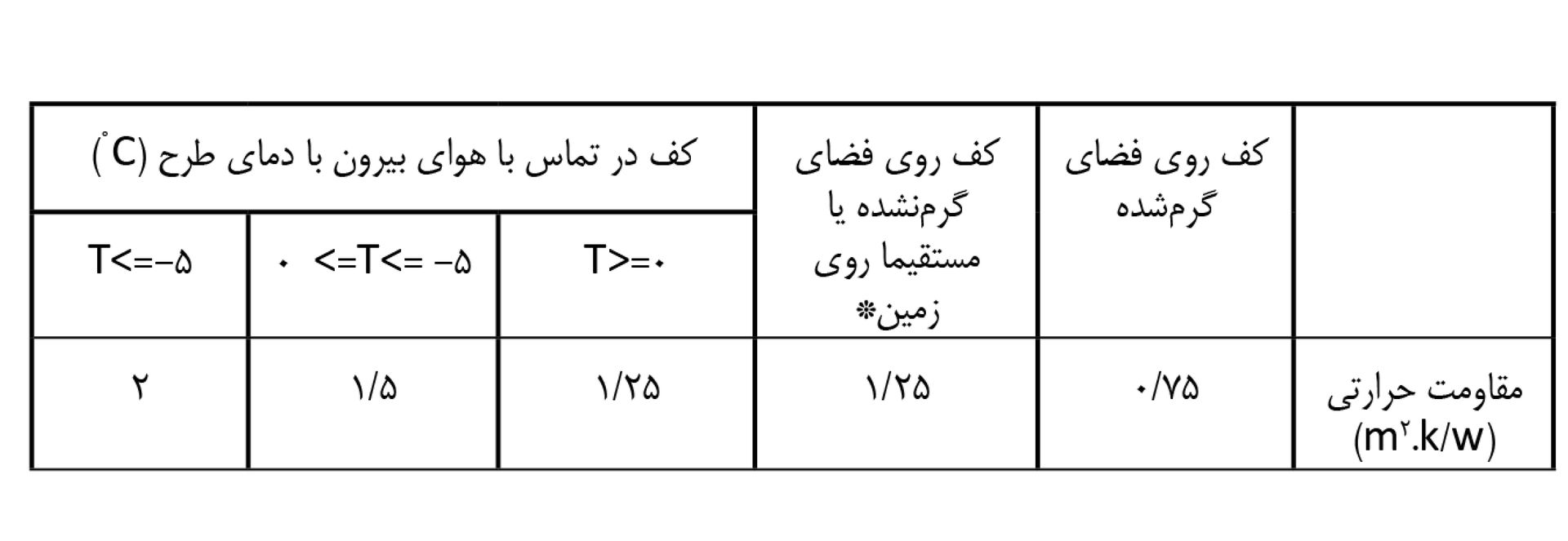

۴-۴-۱۰-۱۴ ب- (۱) باید در لوله‌کشی نصب‌‌شده در کف سامانه گرمایش کفی، عایق گرمایی با حداقل مقاومت حرارتی طبق جدول زیر نصب شود.
*در صورتیکه سطح آب‌های زیرزمینی از زیر تراز کف، کمتر از ۵ متر باشد این مقدار باید افزایش یابد.
