ترموستات یکی از اجزای اصلی سیستمهای گرمایشکفی است که وظیفه کنترل دمای سیستم را بر عهده دارد.
TH50 نسل جدید ترموستاتهای سوپرپایپ است که با ویژگیهای فنی مطلوب و قابل توجه به همراه ظاهری زیبا و مدرن، به بازار عرضه شده است.
ویژگیهای TH50
ترموستات جدید TH50 همانند ترموستات نسل قدیمیتر سوپرپایپ(TH20) مجهز به سیستم لمسی، دارای دو خروجی است که هر خروجی میتواند به صورت همزمان دو سرشیر برقی را کنترل کند. اگر در سیستم گرمایشکفی از ترمینال ویژه R10 استفاده شود، قابلیت فرمان دادن به حداکثر 5 سرشیر برقی هم وجود دارد. ترموستات TH50 دارای خصوصیات منحصر به فرد زیر است:
اولین ترموستات با قابلیت نصب به صورت توکار(قابل نصب بر روی قوطی برق) یا روکار (بدون نیاز به قوطی و مستقیم بر روی دیوار)
دارای قابلیت ارسال فرامین به صورت بیسیم (با استفاده از ماژول ویژه)

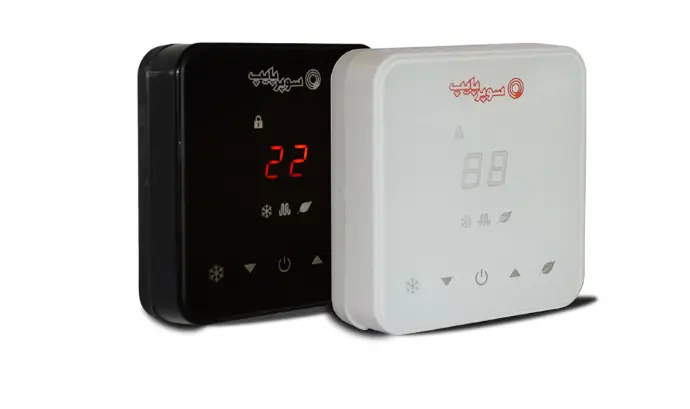

پنل شیشهای در دو رنگ سفید یا مشکی
جنس بدنه این ترموستات از ABS/PC است که قابلیت خوداطفایی دارد و در برابر آتشسوزی مقاوم است. TH50 با توجه به شرایط کارگاهی، میتواند به صورت توکار(قابل نصب بر روی قوطیهای برق) و یا روکار(بدون نیاز به قوطی برق) نصب شود و ضخامت آن در هر دو حالت از دیوار 23 میلیمتر است. به همین دلیل کسانی که ظرافت دستگاه برایشان اهمیت دارد، آنرا میپسندند. همچنین صفحه لمسی ترموستات امکان کالیبراسیون، قفل کودک، آنتی فریز و تنظیم نور صفحه نمایش را در اختیار کاربر قرار میدهد.
مشخصات فنی ترموستات TH50
راهاندازی ترموستات به آسانی و با اتصال سوکت موجود در پشت دستگاه به ولتاژ برق شهری (220 ولت) انجام میشود.همانگونه که قبلتر گفته شد، ترموستات دارای دو خروجی به صورت همزمان است، یعنی امکان ارسال مستقیم فرمان به دو سرشیر برقی به صورت همزمان ممکن است و با توجه به حداکثر جریان خروجی دستگاه (5A) امکان کنترل همزمان 5 سرشیر برقی با استفاده از ترمینال ویژه R10 سوپرپایپ وجود دارد. همچنین این ترموستات قابلیت ارسال فرامین به صورت وایرلس را نیز داراست که در ادامه به ان اشاره خواهد شد.
امکان ارسال فرامین به صورت وایرلس (بیسیم)
اگر در پروژهای امکان سیمکشی از محل نصب ترموستات تا جعبه کلکتور وجود نداشته باشد، ترموستات TH50 با استفاده از یک ماژول ویژه، این قابلیت را در اختیار مشتریان قرار میدهد که تا با انتخاب محل ترموستات از نزدیکترین جایی که امکانپذیر باشد دو رشته سیم فاز و نول را به ترموستات رسانده و توسط قابلیت ویژهی ترموستات TH50 بوسیلهی امواج رادیویی به سرشیربرقی مرتبط فرامین را ارسال نماید. لذا در صورت نیاز پروژه، TH50 میتواند کنترل سیستم گرمایشکفی را به صورت بیسیم میسر کند.

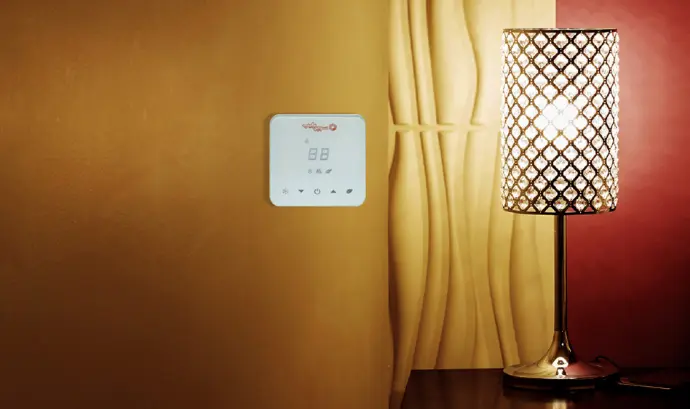

کجا نصب میشود؟
نصب این دستگاه ساده است. علاوه بر نصب به صورت روکار، در همه قوطی پریزهای موجود در بازار به صورت توکار نیز نصب میشود. و نکته مهم در انتخاب محل نصب آن است که جای در نظر گرفته شده نباید در مجاورت پنجره، درهای ورودی، نزدیک به سایر دستگاههای سرمایشی/ گرمایشی، روی دیوارهای خارجی و در معرض تابش مستقیم آفتاب باشد. چون مانند ترموستاتهای دیگر، ممکن است شرایط محیط خارجی بر عملکرد آن تاثیر بگذارد. با توجه به درجه حفاظت دستگاه که IP20 است، عدد 2 نشان میدهد که ترموستات در برابر ورود اجسام خارجی با قطر بیشتر از 12 میلیمتر محافظت میشود و عدد صفر نشاندهنده آن است که ترموستات در برابر نفوذ آب مقاوم نیست. بنابراین نباید در فضاهایی با احتمال نفوذ آب(مانند سرویسها و حمام) نصب شود.
خروجیهای دستگاه به صورت Normally Closed (در حالت عادی بسته) است که با سرشیرهای برقی مورد استفاده در سیستم گرمایشکفی سوپرپایپ مطابقت کامل دارد.
دمای مطلوب، آسایش بیشتر

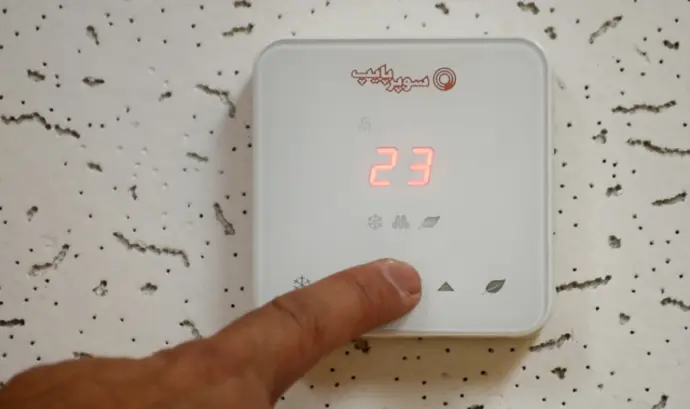

در حالت عادی دمای نمایش داده شده بر روی صفحه نمایش، دمای موجود در محیط است. کاربر میتواند از طریق صفحه کلید لمسی دمای مورد نظر خود را بین 15 تا 35 درجه سانتیگراد تنظیم کند. ترموستات بهصورت هوشمند و لحظهای با کمک سنسور، دمای محیط را اندازهگیری و در صورت پایینبودن دمای محیط نسبت به دمای تنظیمشده، سرشیر(های) برقی را باز میکند تا سیستم گرمایشکفی فعال شود. همزمان با باز شدن سرشیر برقی نشانگر آن (چراغ سیگنال گرمایشکفی) به نشانه فعالبودن سیستم، بر روی صفحه نمایش روشن میشود TH50 با توجه به دمای تنظیمشده توسط کاربر، در بازه ±1°C ، دمای مطلوب فرمان قطع/ وصل سرشیربرقی را صادر میکند.
کاربری دستگاه

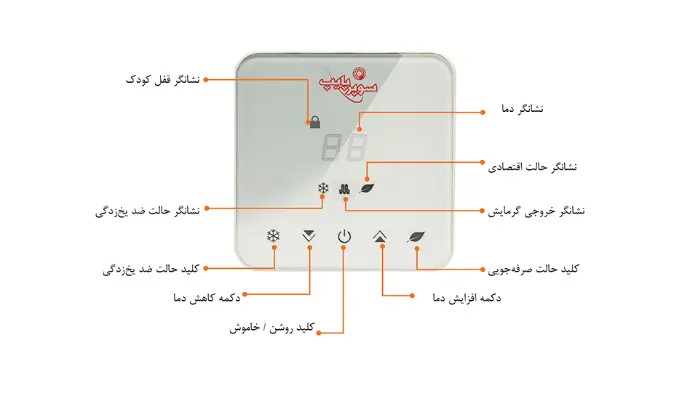

وجود صفحهی لمسی با حساسیت مناسب، استفاده از ترموستات TH50، را بسیار آسان میکند و اجرای تنظیمات دلخواه را سرعت میبخشد. قابلیت قفل کودک از تغییر ناخواسته تنظیمات جلوگیری و آن را در فضاهای عمومی هم قابل استفاده میکند. قابلیت آنتیفریز ترموستات در صورت برودت هوا و کاهش دمای محیط تا 5 درجه سلسیوس، به صورت خودکار سرشیرهای برقی را فعال میکند تا از لولهها در برابر یخزدگی محافظت شود. هرچند تکنولوژی عالی ساخت و آزمایشهای انجامشده امکان خطا در نمایش دمای محیط را به صفر میرساند، اما شرایطی مانند نصب ترموستات در موقعیت نادرست ممکن است منجر به خطا در نمایش دما شود. در اینصورت به کمک قابلیت کالیبره موجود بر روی دستگاه، دمای نشانداده شده توسط ترموستات با توجه به دماسنج قابل تنظیم است. همچنین با وجود قابلیت ذخیرهسازی وضعیت و دمای تنظیمشده، تنظیمات کاربر در زمان قطع جریان برق بر روی دستگاه ذخیره میشود و با وصل جریان برق بدون نیاز به هرگونه تنظیم مجدد، ترموستات بهکار میافتد.

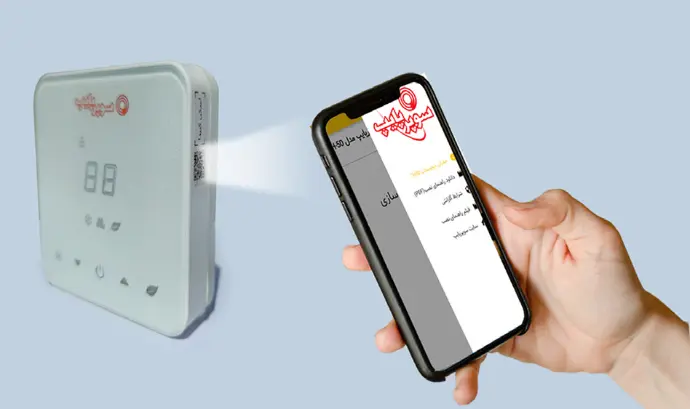

کد QR
با اسکن کد QR که روی برچسب شفاف پانل هم وجود دارد، میتوانید در صفحه ترموستات TH50 وبسایت سوپرپایپ، دستورالعملهای فنی و فیلم آموزش نصب و آموزش کاربری را ببینید و دانلود کنید.
