سیستم مارکینگ سوپرفیکس
نخستین راه‌حل جامع ایرانی، برای نشانه‌گذاری اجزای سیستم تاسیسات نشانه‌گذاری و نصب علامت در هر مجموعه، سبب استفاده درست و آسان می‌شود. نشانه‌گذاری در زمانی که با یک سیستم تاسیساتی مانند موتورخانه روبرو می‌شویم، به سبب تراکم لوله‌ها و پیچیدگی‌های فنی موجود، اهمیتی دوچندان می یابد. چون:
- سیستم نشانه گذاری، خطا در شناسایی لوله‌ها، شیرآلات و مدارهای سیستم را کم می‌کند.
- آسیب‌های ناشی از ندانستن ارتباط اجزای سیستم موتورخانه یا محتوای درون لوله را در صورت بروز شرایط اضطراری از بین می‌برد.
- افزایش آگاهی بهره‌بردار، در رابطه با عملکرد سیستم‌ها در شرایط مختلف فصلی_ تابستانی و زمستانی_ موجب افزایش طول عمر تجهیزات و سیستم‌های تاسیساتی می‌شود.
- تعمیر و نگهداری با آگاهی از محتویات درون لوله‌ها و عملکرد اجزای مختلف در سیستم تاسیساتی، ساده‌تر می‌شود.
- کاربر غیر متخصص را در شناسایی شیرها یا مدارها راهنمایی می‌کند.
معرفی نرم افزار طراحی مارکینگ فیلم آموزشی فهرست اقلام
سیستم مارکینگ سوپرفیکس بخشی از سیستم نصب تاسیسات سوپرفیکس است که راه حل جامع و کاملی را برای نشانه‌گذاری در تاسیسات به شرح زیر ارائه می‌کند.
- قاب و پلاک 55×85
- تسمه‌ی لاستیکی
- انواع قاب‌ها
- آویز عصایی
- پلاک‌های گرد
- راه‌بندها
- نوشت‌افزارها
- بست‌های کمربندی

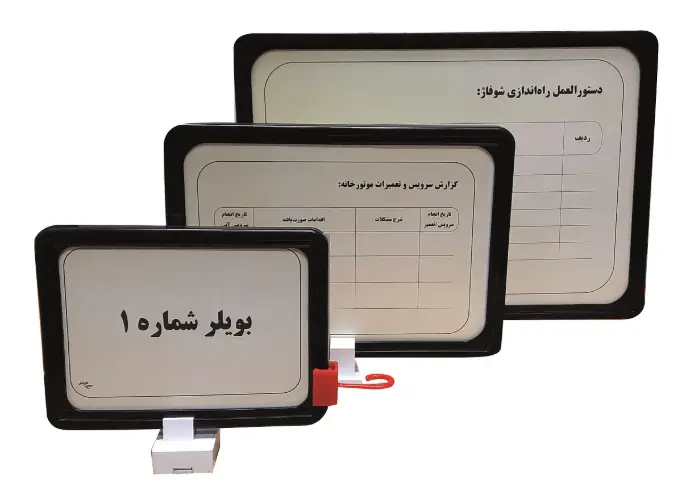

- تابلوها و اعلانات

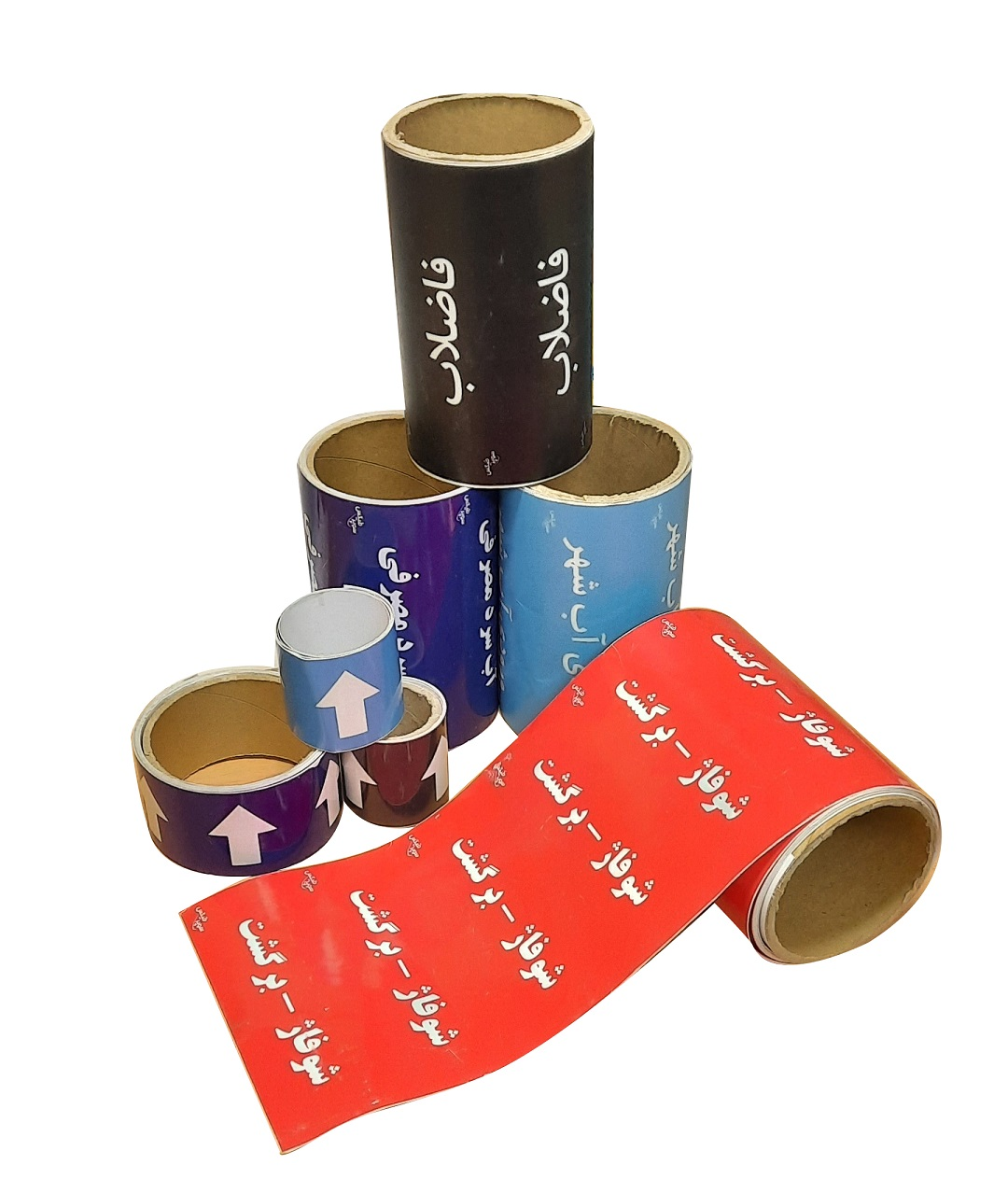

- برچسب‌ها

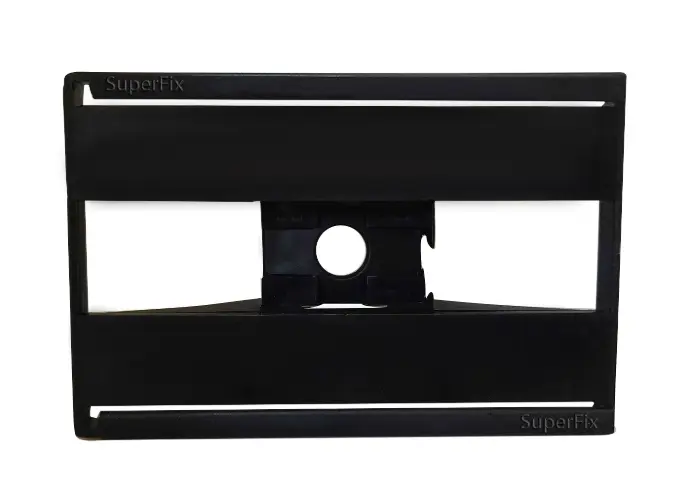

برای نامگذاری لوله‌های تاسیساتی در حالات مختلف افقی، عمودی و مورب مورد استفاده قرار می‌گیرد. این قاب به همراه پلاک خام دو سر پرفراژ از جنس کاغذ H2 (نوعی کاغذ مخصوص و با دوام) که به صورت کشویی در قاب جا می‌رود یک مجموعه منحصر به فرد را تشکیل می‌دهد. قاب 55*85 توسط تسمه لاستیکی سوپرفیکس، بست‌های کمربندی سوپرفیکس و همچنین انواع پیچ، قابلیت نصب بر روی سطوح مختلف را دارد.
این قاب‌ها در بسته‌بندی‌های 10 عددی با شماره فنی F201101-I عرضه می‌شوند.

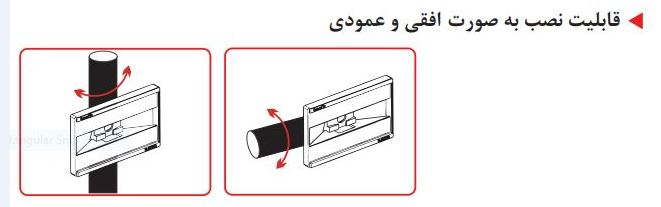

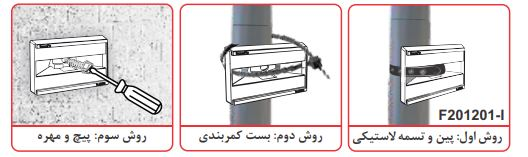

قاب 55×85 به یکی از سه صورت زیر نصب می‌شود.

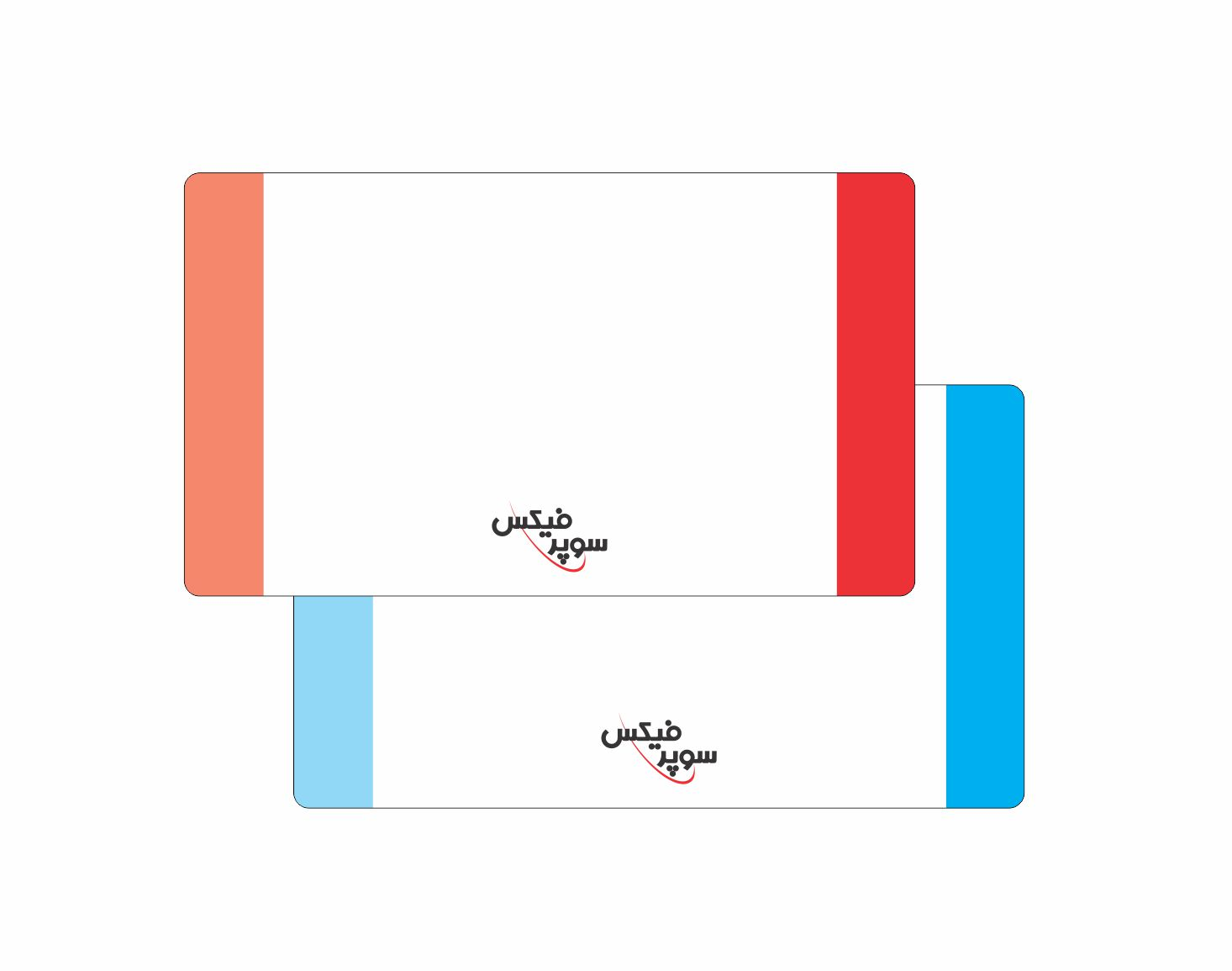

این پلاک‌های با طول عمر و ماندگاری بالا، کاملا سازگار با محیط‌های تاسیساتی می‌باشد. رنگ‌های راهنما در پلاک‌ها، به شما کمک می‌کند شناسایی مسیرها راحت‌تر شود. همچنین امکان نوشتن با انواع نوشت‌افزارها برروی پلاک‌های خام وجود دارد.
این رنگ ها عبارتند از :
- قرمز کمرنگ: آب‌گرم مصرفی
- قرمز پررنگ: سیستم‌های گرمایشی
- آبی کمرنگ: آب‌سرد مصرفی
- آبی پررنگ: سیستم‌های سرمایشی
- مشکی: سیستم های آب باران و فاضلاب
- سفید: سیستم‌های هوارسان از قبیل کانال‌ها ، هواکش‌ها و...
10 عدد پلاک خام رایگان در بسته‌بندی قاب‌ها وجود دارد. که امکان نوشته‌شدن با انواع نرم‌افزارها از قبیل ماژیک سوپرفیکس، مداد، خودکار و ... را داراست.
شایان ذکر است برای طراحی خاص پلاک‌های 55×85، میتوانید از نرم‌افزار رایگانی که برای همین منظور در نظر گرفته شده است استفاده نمایید. برای اطلاعات بیشتر میتوانید به قسمت "نرم‌افزار طراحی مارکینگ" در همین صفحه مراجعه نمایید.
نحوه‌ِ‌ِی قرار دادن پلاک در داخل قاب55×85

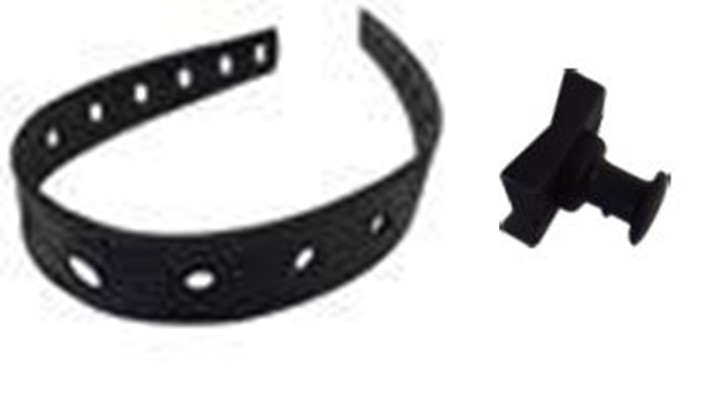

یکی از روش‌های نصب قاب55×85 (میلی‌متر) بر روی لوله‌های تاسیساتی، استفاده از تسمه‌ی لاستیکی سوپرفیکس است. طول 30 سانتی‌متری این تسمه‌ها، امکان نصب قاب را بر روی لوله‌های با محیط 30 سانتی‌متر فراهم می‌آورد. این تسمه‌ها بوسیله پین‌های مخصوص بر روی سوراخی که بر روی قاب 55×85 (میلی‌متر) تعبیه شده است نصب می‌شوند.
- از این تسمه‌ها برای مهار یا فیکس‌کردن هر تجهیز دیگری نیز می‌توان استفاده کرد.
- تسمه لاستیکی به همراه پین، در بسته‌های 20 عددی به همراه 10 عدد پین رایگان (در مجموع 30 عدد پین) با شماره فنی F201201-I عرضه می‌شود.
- اگر طول 30 سانتی‌متری تسمه، زیاد بود میتوانید آن را برش دهید و برای بست دیگری استفاده نمایید.
- اگر طول 30 سامتی‌متر تسمه، کم بود میتوانید به وسیله پین واسط، دو تسمه یا بیشتر را با هم سری نمایید.

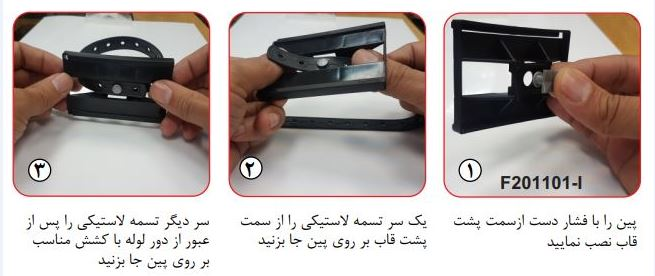

مراحل نصب قاب به همراه تسمه‌ی لاستیکی سوپرفیکس و پین

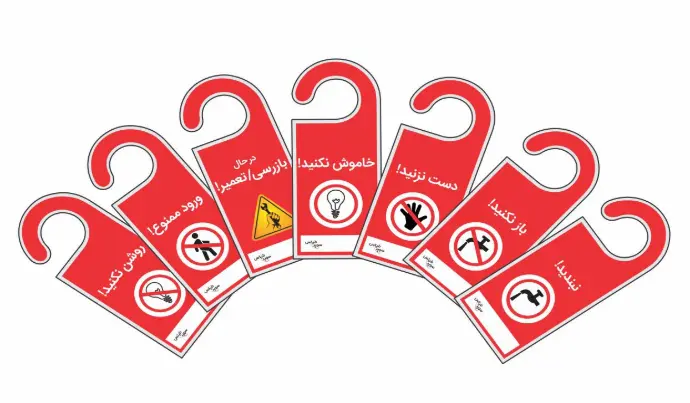

از جنس کاغذ مخصوص H2 کاملا سازگار با محیط‌های تاسیساتی، شامل عناوینی است که به عنوان موقت در زمان تعمیرات و یا هنگام بهره‌برداری بر روی شیرها، در‌ها و... می‌تواند مورد استفاده قرار گیرد. که شامل عناوین به شرح زیر است:
- دست نزنید!/دست نزنید
- ورود ممنوع/ورود ممنوع
- باز نکنید!/ دست نزنید!
- نبندید!/دست نزنید!
- در حال بازرسی/تعمیر
- خاموش نکنید./دست نزنید
- احتیاط/احتیاط
- خطر/خطر
- روشن نکنید./ دست نزنید!
- کاغذ سفید خام به همراه

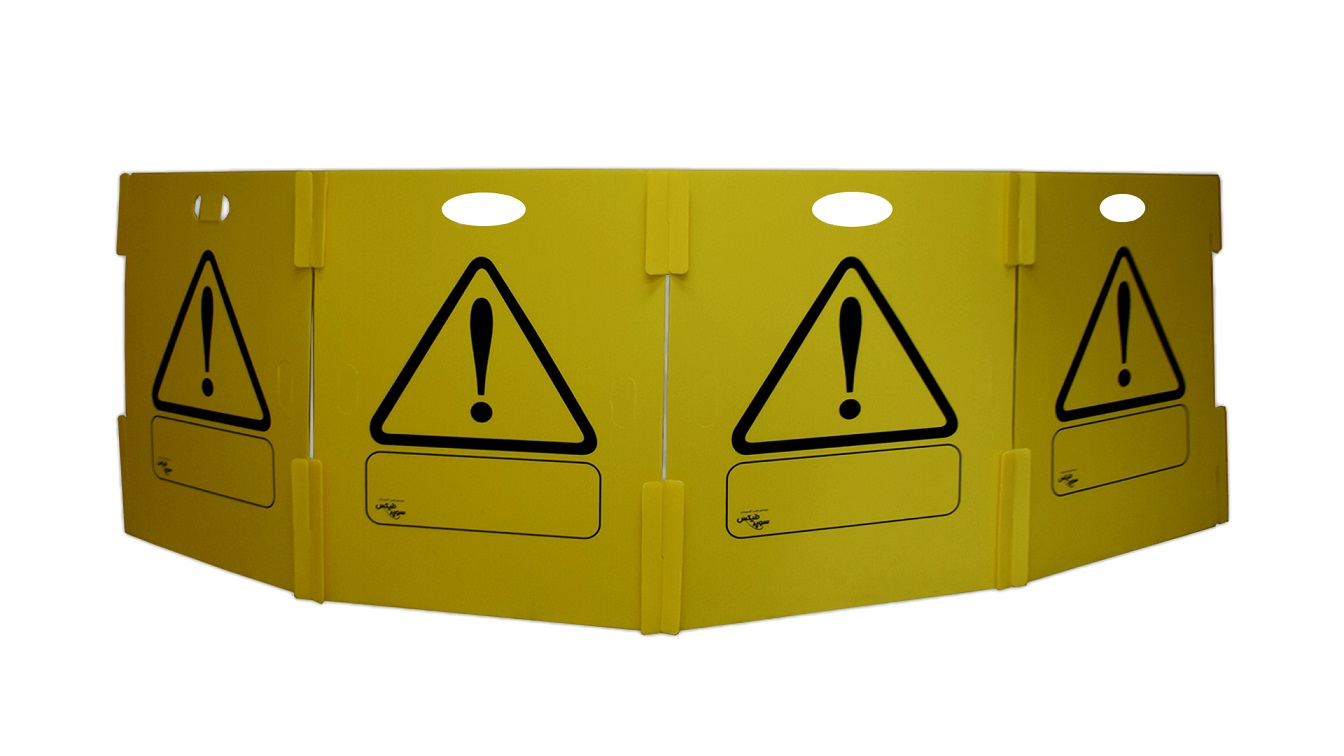

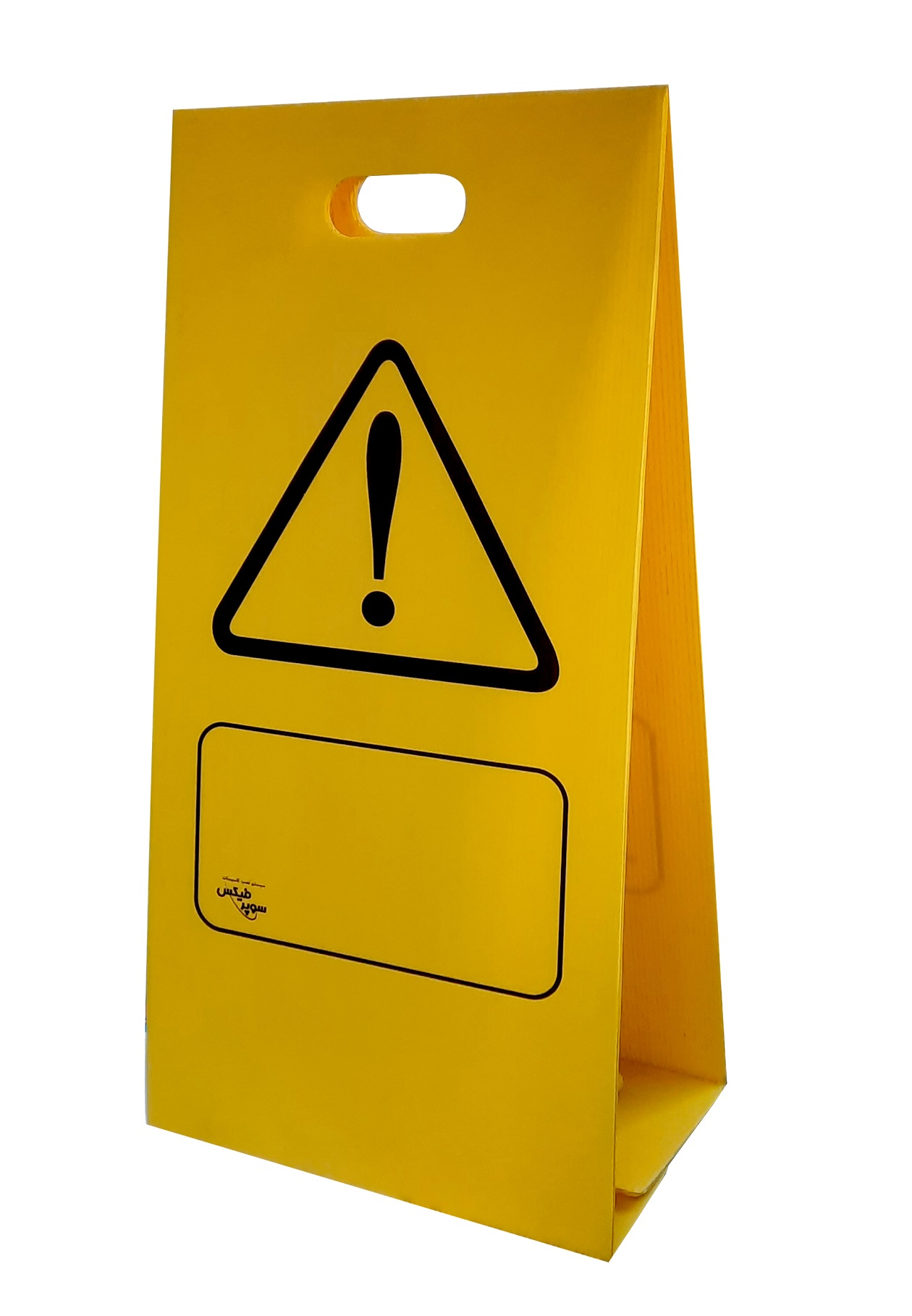

برای بستن موقت مسیرهای کارگاهی به صورت موقت استفاده می‌شود. که در دو نوع راه‌بند مستطیلی و مثلثی عرضه می‌شود.

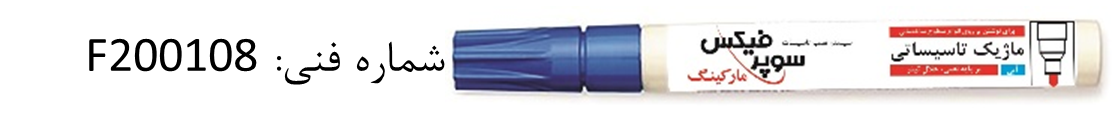

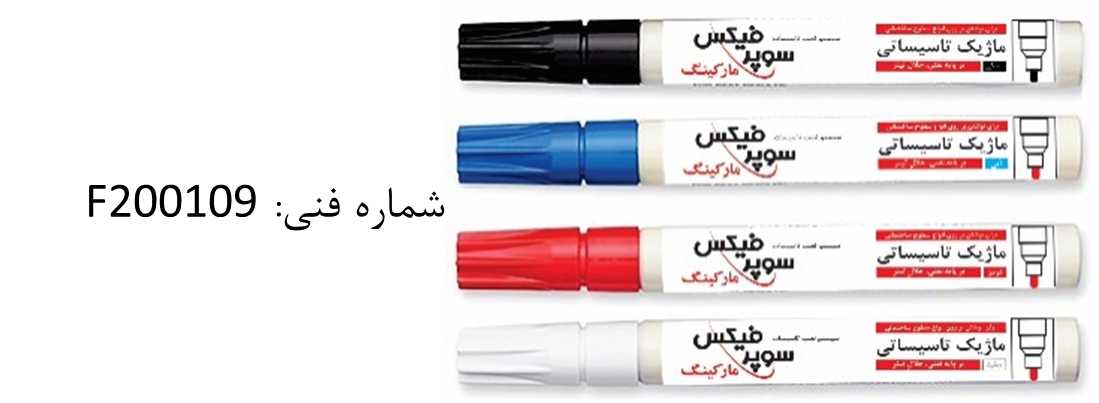

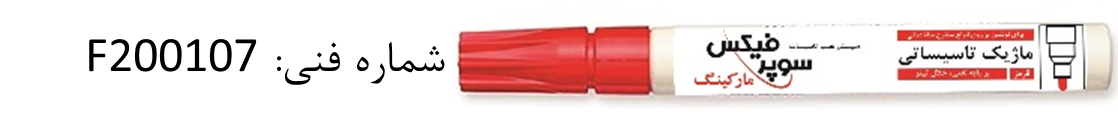

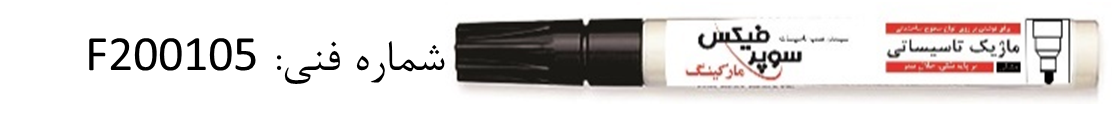

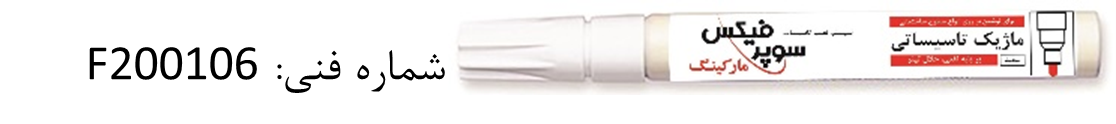

مارکینگ سوپرفیکس با هدف نوشتن و علامتگذاری بر روی انواع مصالح ساختمانی نوشت افزارهایی از قبیل ماژیک و ... را برای اولین بار در صنعت تاسیسات عرضه می‌کند. این ماژیک قابلیت نوشتن بر روی بتن، لیکا، آجر، سفال، سطوح فلزی ، عایق‌ها، شیشه‌ها، انواع سطوح گچی و کناف، انواع یونولیت‌ها و... را دارد.

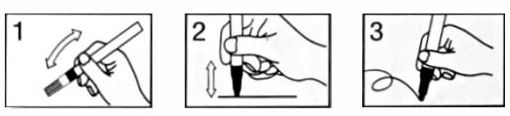

- قبل از هربار مصرف ماژیک را خوب تکان دهید
- قبل از اولین مصرف با پشت درب، نوک ماژیکرا به سمت داخل فشار دهید
- مدتی صبر کنید تا نوک ماژیک، کاملا به جوهر آغشته شود
- پس از هربار مصرف درب ماژیک را ببندید
نحوه‌ی استفاده از این ماژیک‌ها به صورت زیر می‌باشد:

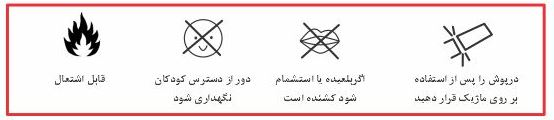

نکات ایمنی کار با ماژیک تاسیساتی سوپرفیکس که باید به آن توجه شود
برای بستن موقت مسیرهای کارگاهی به صورت موقت استفاده می‌شود. که در دو نوع راه‌بند مستطیلی و مثلثی عرضه می‌شود.

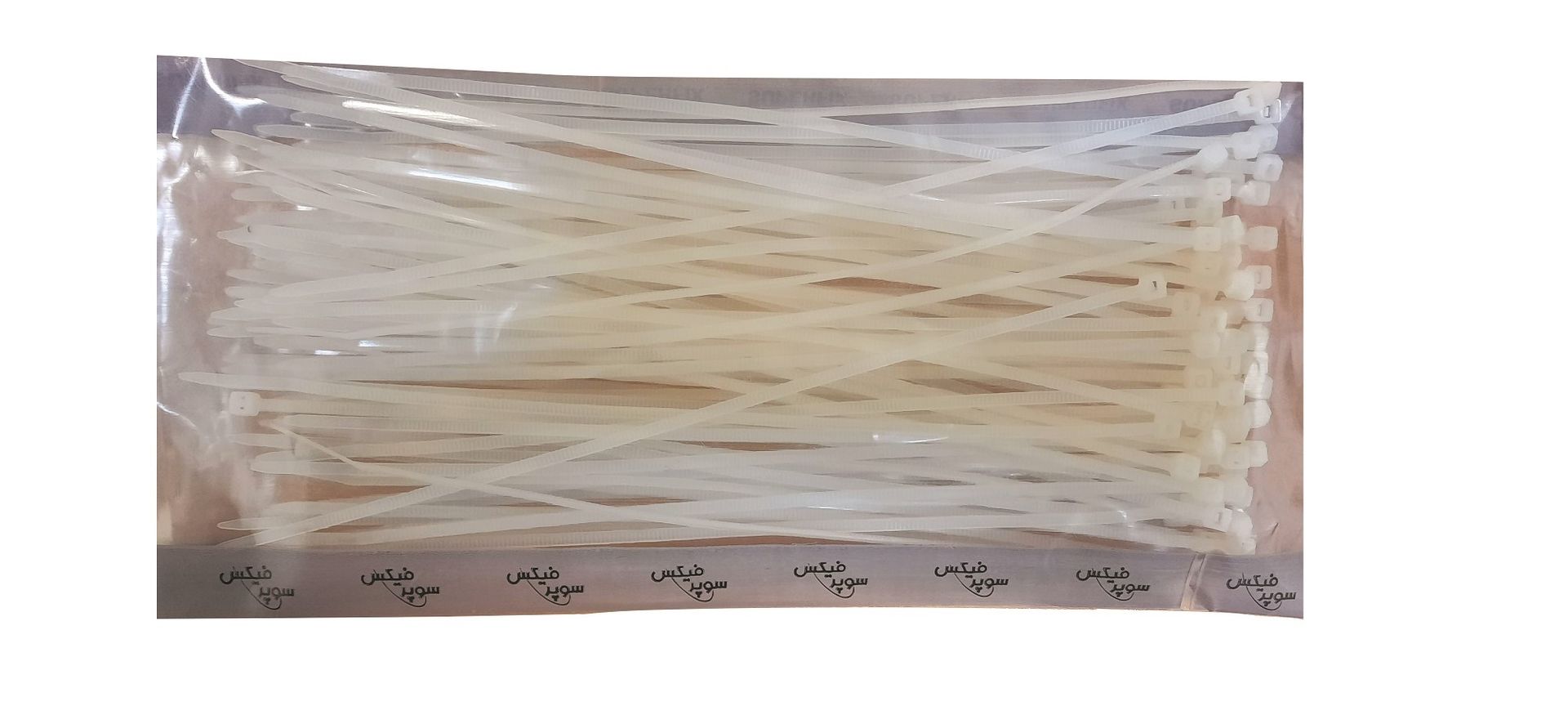

انواع بست‌های کمربندی عضو دیگری از خانواده‌ی مارکینگ سوپرفیکس می‌باشد.این بست‌ها در جنس‌ها، سایز‌ها و طول‌های مختلف برای کاربردهای مختلف در صنعت تاسیسات عرضه می‌شوند.
